当今时代，新能源汽车领域中，800V高压平台已然成为提升能效与补能体验的关键战略要地。碳化硅在此扮演的角色已不再局限于高端车型的配置点缀，而是成为了决定整车续航、快充性能以及系统综合成本的核心所在，堪称新能源汽车的“动力心脏”。
与此同时，AI大模型与算力中心的迅猛发展正在深刻地重塑全球供电架构。高压直流（HVDC）与固态变压器（SST）的相继登场，为碳化硅市场开辟了第二条增长路径。
这两条增长曲线在一个具有重大历史意义的窗口交汇，意味着宽禁带半导体已从少数先行者的前瞻储备阶段，全面步入规模化商用的新阶段。然而，当行业目光大多聚焦在数据表上毫欧级别的导通电阻时，产业的真正关键转折点已然悄然转移：宽禁带半导体的竞争，正从单一器件的纸面参数较量，升级为一场涵盖制造韧性、系统工程理解以及全生命周期可靠性的综合性战役。
风口追逐参数，产业敬畏工程。博世作为拥有深厚汽车工程底蕴以及完整垂直整合制造（IDM）能力的先行者，正凭借其技术积累与全球化布局，交出一份独具工业巨头特色的碳化硅答卷。
跨大西洋双Fab布局：以全球产能韧性托底产业升级
在当前地缘波动与供应链重组不断加剧的背景下，交付的确定性与韧性已然与技术实力处于同等重要的地位。车规级半导体的终极门槛，从来都不仅仅是实验室中的性能极限，更在于数以千万计出货量下所要求的极高一致性以及稳定供货能力。
为此，博世构建了以德国罗伊特林根与美国罗斯维尔为核心的跨大西洋双晶圆制造网络。这套布局并非简单的产能相加，而是包含风险对冲与工艺同源的系统性设计：
制造分流与合规保障：德国罗伊特林根作为技术源头，积累了成熟的碳化硅规模化量产经验；美国罗斯维尔工厂则负责承接200毫米（8英寸）晶圆的商业化制造。双工厂工艺相同、测试对齐，不仅有效对冲了单一产地的供给风险，更能灵活满足全球化客户对原产地合规的多样化需求。 大尺寸晶圆的代际跃迁：200毫米晶圆是推动碳化硅技术从高端车型拓展至主流大众市场的关键因素。博世已实现从150毫米到200毫米晶圆制造的全面升级，并通过规模化量产进一步提高制造效率与产能，凭借规模化制造能力承接全球电动化与能源转型带来的需求增长。突破“参数”内卷：第三代沟槽栅的可靠性哲学
优秀的碳化硅芯片，从来都不是仅在纸面参数上的单点突破，而是芯片架构、封装工艺、驱动协同以及可靠性工程等多方面因素共同作用的结果。
面对行业长期存在的“导通损耗、短路鲁棒性、栅氧寿命”三角权衡难题，博世坚持自主掌控双通道沟槽栅技术路线，并推出了全新的第三代碳化硅MOSFET，在底层微观结构上实现了关键的工程突破：
根源级栅氧保护：第三代器件在沟槽底部创新性地引入了深P型屏蔽区，在关断状态下能大幅分担栅氧化层的电场应力；从物理机制层面保障了长期运行下的门极寿命。 短路安全裕度提升：配合精细化设计的JFET区域，第三代技术不仅进一步降低了比导通电阻，更将短路耐受能力提升了约10%，为电驱系统提供了更充足的安全响应窗口。 芯片与系统的协同优化：凭借对逆变器真实工况应力的深入理解，博世将整车级系统需求前置到芯片定义阶段，实现了极低的米勒比值，有效抑制了高速开关工况下的寄生导通风险，达成芯片与驱动方案的无缝匹配。超越行业常规标准的可靠性验证，构成了博世技术理念的核心。无论面对高温栅偏、动态耐久还是极端应力工况，博世始终将全生命周期的稳定输出作为首要准则。
车规级基因平移：赋能AI算力基础设施
汽车级的严苛可靠性，恰恰是算力电源赛道迈向高压、高效时最为稀缺的品质。博世正将经过严格车规验证的碳化硅技术，拓展应用至AI数据中心等算力基础设施领域。
面对AIDC供电架构从传统交流向高压直流演进的趋势，博世打造了覆盖车载与工业全场景的产品矩阵：

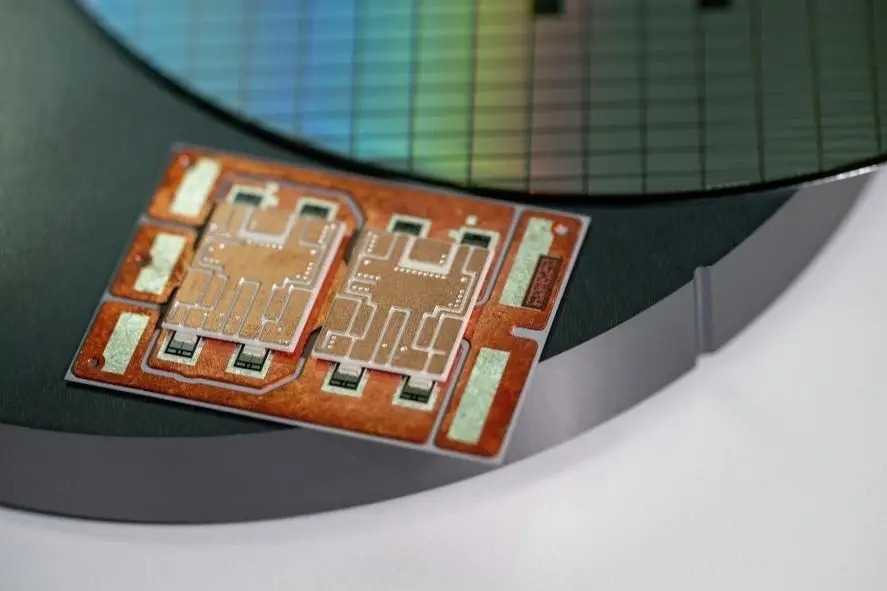

多元化封装布局：从基础的TO - 247 - 4L、D2PAK，到面向高功率密度的QDPAK和HVCPAK顶侧冷却封装。其中，QDPAK双向开关器件可完美适配三电平拓扑，大幅提升电源模块的功率密度。 前沿嵌入式互连：面向更高集成度需求，博世创新的S - Cell裸片铜金属化技术支持PCB嵌入式封装，实现了极低的寄生电感与卓越的散热表现。汽车与AI算力双赛道的并行，赋予了博世跨行业动态调配产能的灵活性，也让工业与算力客户能够共享车规级制造带来的品质优势。

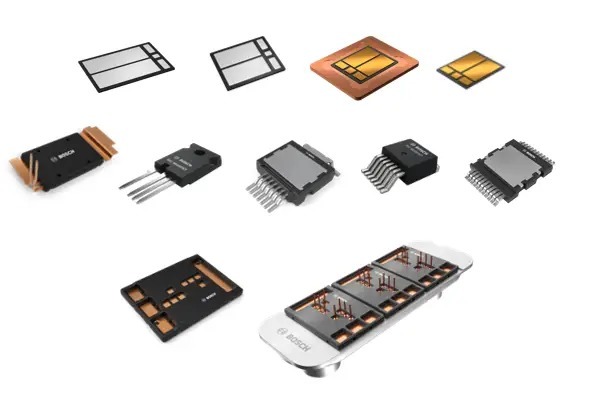

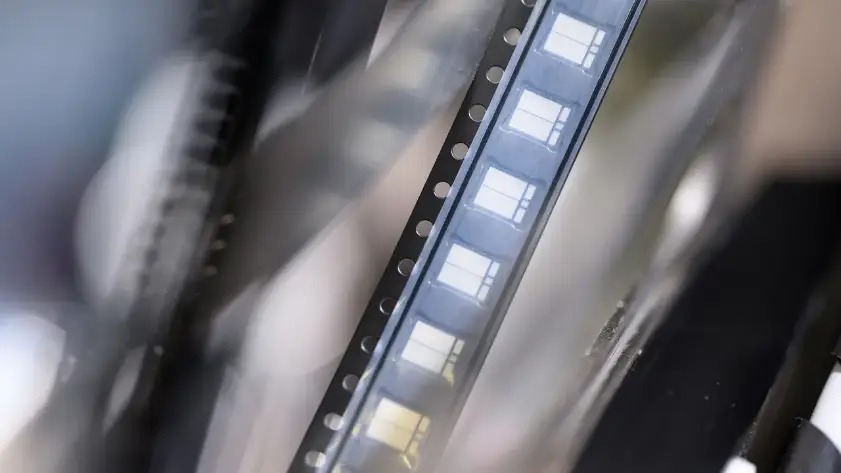

博世碳化硅产品家族
根植本土，携手出海：构建开放共赢的产业共同体
在发展迅速且充满活力的中国市场，博世摒弃了单纯“单向技术输入”的传统模式，深化了“本土研发 + 本土制造 + 生态共创”的落地路径：
敏捷的本土工程与制造闭环：依托本土新能源核心部件研发制造基地以及快速发展的碳化硅功率模块产线，博世将封装、测试与应用集成深入扎根中国，显著缩短了从样件开发到规模量产的响应周期。本土应用开发与FAE团队更在新项目早期便深度参与整车方案定义，敏捷响应本土400V与800V平台的差异化需求。 开放弹性的商业矩阵：博世打破传统零部件供应模式，提供分层式的产品方案。客户既可以选用完整的电驱动总成，也可以灵活采购碳化硅裸芯片或分立器件，全面适应整车企业与Tier 1自主研发的多元化趋势。 赋能本土产业链全球化：依托跨大西洋的双晶圆制造基础以及遍布全球的服务网络，博世致力于成为中国客户进军全球市场的坚实后盾，在合规准入、供应链保障和全球交付层面提供全方位支持。纵观工业发展历程，每一次能源与算力的变革，都离不开底层半导体技术的有力支撑。碳化硅赛道的深入发展，考验的是制造的韧性、系统的深度、对安全的敬畏以及穿越产业周期的定力。
基于二十余年的宽禁带半导体积累，博世将继续践行“科技成就生活之美”的承诺，以系统级工程能力筑牢产业根基，与中国及全球伙伴携手共创绿色智能的美好未来。
